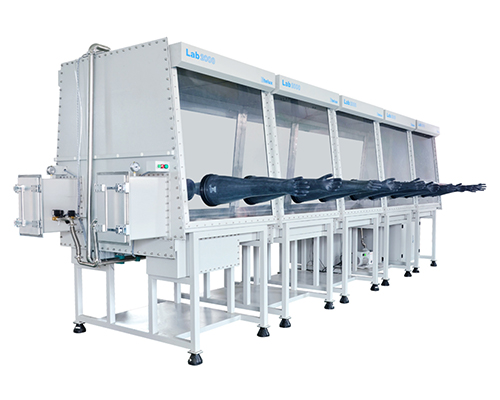

Lab2000软包电池生产应用手套箱

一．产品概述

       Lab2000对面多工位手套箱专门为加工生产线设计，如锂电池生产线，可同时供多人使用。净化系统采用德国BASF除氧材料，美国UOP高效吸水材料，手套箱内水氧成份可长期持续维持气体纯度在1ppm以下的高清洁与高纯度的气体环境，手/自动控制系统气压；手/自动控制系统的净化状态；自动控制气体净化系统的还原过程；自动提示、报警功能；系统控制参数设置；系统参数记录；系统执行机构工况监测；透明的前面板使操作更方便容易。

       广泛应用于无水、无氧、无尘的超纯环境，如：锂离子电池及材料、半导体、超级电容、特种灯、激光焊接、钎焊、材料合成、OLED、MOCVD等。也包括生物方面应用，如厌氧菌培养、细胞低氧培养等。

二．产品特点

       简单：严格按照德国工艺标准制造，采用西门子7寸触摸屏操作，操作界面简单，易于上手。

       安全：模块化设计，专业的无泄漏密封技术，超低泄露率≤0.001%，（行业标准≤0.050%），严格依据标准《EJ_T1096_1999_密封箱室密封性分级及其检验方法》中的一级密封箱室验收。

       高效：超低水氧≤1ppm，可达0.1ppm，进口净化材料，吸附效率高，一年再生一次，重复利用。

       节能：整机功率超低，风机和真空泵智能控制。

三．技术参数

3.1箱体

       材料：优质不锈钢1.4301(SUS type304),厚度3mm；

       尺寸： 长度分1200、1500、1800、2400mm四个尺寸、深度750mm（单面操作）、1000mm（双面操作），一体式或者分体式。高度：900mm；

       前窗：8mm厚安全钢化玻璃或10 mm厚度聚碳酸酯 (可供选择)；

       搁物架：内置两层可调式搁物架（可选多层）或滑动式导轨式搁物支架；

       手套口：硬铝合金材质或聚甲醛材料 (可供选择)，口径220mm，O型圈密封；

       手套：丁基橡胶材质，厚度0.4mm，分左右手或不分左右手 (可供选择)；

       泄露率：≤0.001vol%/h

       过滤器：高效过滤器安装在手套箱进出气口，过滤效率＜0.3μm；

       照明：LED节能照明灯，DC24V安全可靠；

3.2 四个独立大过渡舱

       材料：优质不锈钢1.4301(SUS type304)；

       尺寸：400×400×500mm（可定制）；

       表面：外表面为白色烤漆处理，内表面拉丝；

       托盘：可滑动不锈钢镜面托盘；

       舱门：双门，阳极氧化铝材料，带助力提升机构

       压力表：Wika真空油表

       控制：PLC操作或者手动操作

       真空度：≤1×10-2mbar

3.3GP20净化系统

       伊特克斯GP20净化系统凭借着独特的模块化气体处理系统和高效的气体纯化技术，满足用户对更高纯度气体的要求，也可与其他型号的手套箱对接，旨在为用户提供一个多元化、多功能、高效率的实验装备。

       净化柱：标配有单净化柱、双净化柱、有机柱等，且这些均可可再生。当气体净化柱净化饱和后，可用混合氢气的工作气再生，以恢复净化能力。我们不仅仅提供净化喜欢，同事也可以满足您对气体净化的各种不同应用要求；

       功能：主要用于吸附手套箱内部的O2、H2O、有机溶剂等；

       特点：氧≤1ppm，水≤1ppm，自动化控制系统，包含水氧报警功能，密闭的气体循环管路；

       控制系统：西门子PLC和7"彩色触摸屏组成，再生过程自动控制；

       箱体压力：自动控制箱体压力，脚踏辅助控制或者手动设置（压力范围± 10mbar）

       使用电压：AC 230 V /50-60 Hz, 10 A 或AC 115 V / 50-60 Hz, 20 A （可供选择）

       工作气体：N2、Ar 、He（纯度≥99.999%）

       再生气：H2占5%—10%，其余的为工作气（纯度≥99.999%）

       真空泵：进口双级旋片真空泵,配带油雾过滤器,带气镇控制12 m³/h (7 cfm), 真空度< 2 x 10-3 mbar或干泵(可供选择)；

       循环单元：无油高速风机，风量：0-100m³/h；

       电磁阀：德国宝德电磁阀

       泄露率：检漏依据 ISO 10648-2 ：1994 / EJ/T 1096-1999《密封箱室——第二部分：密封性分级以及相关的检验方法》中的含氧法和压力变化法对箱体进行检测，按照1级密封性< 0.05 vol%/h的标准进行终验收测试。

3.4 溶剂系统

       材质：优质不锈钢1.4301(SUS type304)；

       尺寸： 220mm(Φ) x 450mm(H)；

       材料：优质活性炭。

四．可选配置

       1、低温冰箱

       2、加热过渡舱

       3、空调

       4、显微镜

       5、除尘系统

       6、冷井

       7、OLED封装系统

       8、匀胶机

       9、循环水冷机

       10、T型过渡舱

       11、双净化系统

五．可选配件

       1、氧分析仪（氧传感器）

       2、水分析仪（水传感器）

       3、真空泵（双级旋片真空泵，爱德华RV12真空泵，油泵，涡旋干泵）

       4、静电消除器

       5、油雾过滤器（回油装置）

       6、KF40*4 BNC接头

       7、KF40测试线接头

       8、航空插头

       9、真空泵油

       10、手套箱活性炭

       11、真空电源插排

       12、真空穿壁气液接口

       13、手套箱滤芯

       14、手套箱手套

       15、KF真空卡箍

       16、KF柔性真空波纹管
